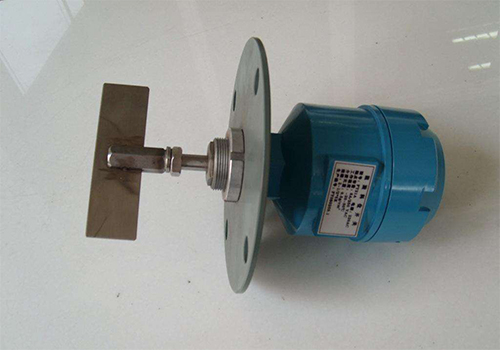

SYZX310型系列阻旋物位開關
產品用途及特點
SYZX310型系列阻旋物位開關主要用于敞開式容器及無滲液(側裝時)的粉狀、顆粒狀物料的料位監測或控制。不適合有壓力的封閉式容器或有可燃性揮發氣體的物料環境使用。
SYZX310型系列阻旋物位開關廣泛用于現代工業生產過程和倉儲部門。其性能與目前國內應用的老式產品相比具有:技術先進、結構合理、性能可靠、使用維護方便、性能價格比高等諸多優點。本產品采用了全新的結構設計,主要特點如下:
主要裸露部件的材質均為不銹鋼及鋁合金組成。具有耐腐蝕、無污染、防潮、防塵等特點,食品行業及高塵等惡劣環境均可使用;
輸出軸采用了過載保護裝置,可以有效地避免由于使用不當或非正常外力對電機及減速器所造成的損壞;
為適應各種物料的不同比重和便于安裝調試,設置了靈敏度的五擋調節裝置和可供選擇的兩種安裝方式及多種檢測葉片規格;
高溫型采用了散熱裝置,可以在≤300℃的物料環境下使用。
測量原理
SYZX310型系列阻旋物位開關是采用交流微電機經減速后,帶動減速葉片慢速旋轉的。當被測物料的料位上升使葉片的轉動受到阻擋時,檢測機構便圍繞主軸產生旋轉位移。此位移首先使一個微動開關動作,發出有料的信號,隨后另一個微動開關動作,切斷微電機的電源使其停止轉動。只要倉內的料位不變,此種狀態便將一直保持下去。
當料位下降檢測葉片失去阻擋時,檢測機構便依靠彈簧拉力恢復原態。首先一個微動開關動作,接通電機電源使其旋轉,隨后另一個微動開關動作發出無料信號,只要沒有物料阻擋檢測葉片的轉動,此種狀態也將一直保持下去。
技術數據
用 途:上、下限測量
測量介質:粉狀及顆粒狀物料,介質密度≥0.2g/cm3(較大葉片)
葉片轉速:2.5轉/分
靈 敏 度:五擋可調(機芯)
供電電源:110 V AV、220 V AC
耗電功率:<3W
輸 出:開關信號
接點容量:220V3A(AC)
環境溫度:-10~+80℃
物料溫度:- 0~+80℃、-10~+300℃(高溫型)
安裝方式:法蘭安裝、G11/2″直管螺紋
重 量:1.5Kg~2.5Kg

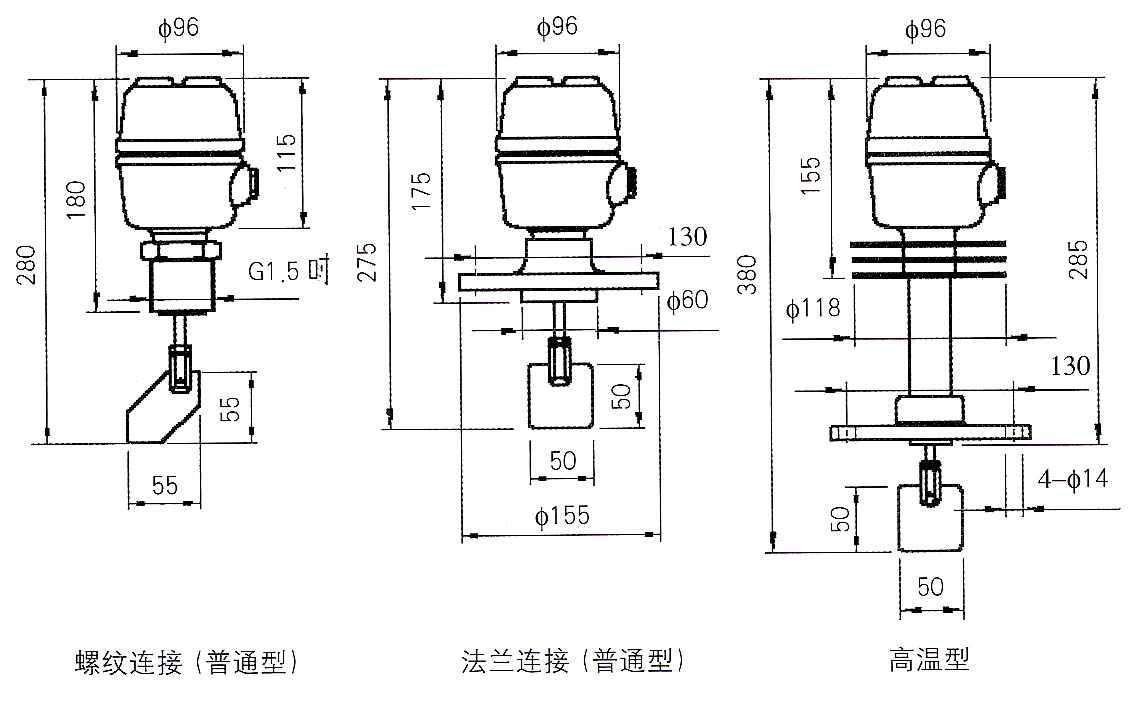

外形尺寸

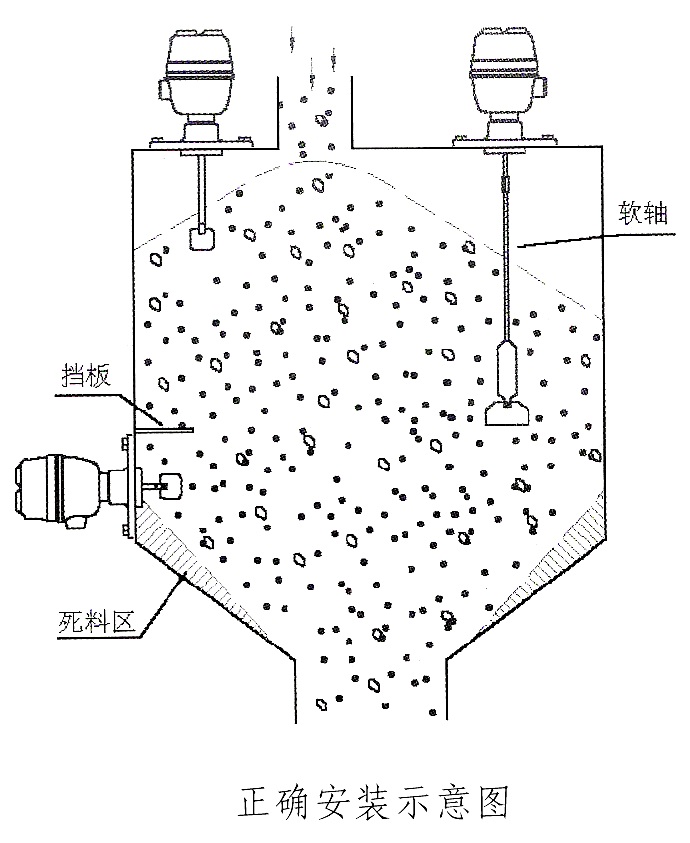

安裝
應使葉片所處位置避開進料口的下部和料倉死料區,側裝時為防止使用中物料的砸擊,應在檢測葉片的上方安裝防護板。
采用加長軟軸垂直安裝時,則應安裝保護套筒或使葉片和軟軸所處位置不至受到物料的直接砸擊。多位測量時應適當拉開距離,避免發生軟軸的相互纏繞。
為避免室外環境雨水的滲入,側裝時應使出線口垂直向下并旋緊上蓋。垂直安裝時如有條件,可考慮加裝防雨罩。

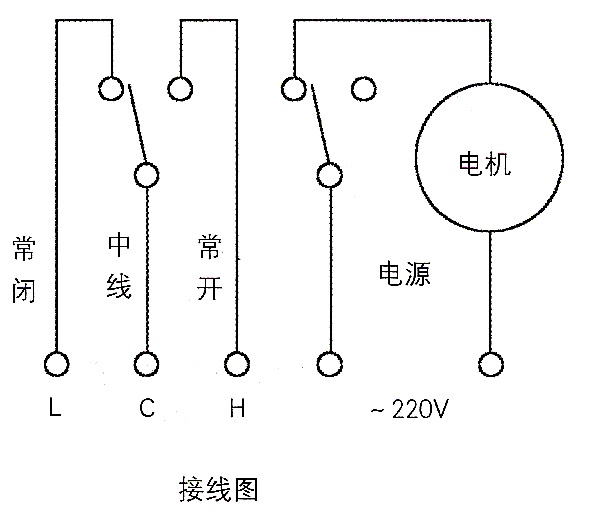

電氣連接
常閉信號接線為:L端;
中線信號接線為:C端;
常開信號接線為:H端;
工作電源接線為: N/L1端(220V)
(注:電壓值為料位開關的交流工作電壓)。

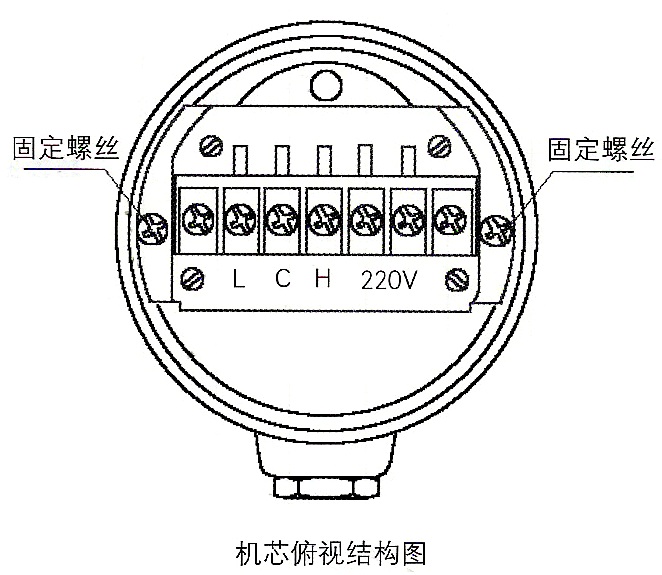

靈敏度設置
機芯輸出的靈敏度分為五擋。根據多數用戶的需要,出廠時調在動作力矩較大的擋位上,應用時一般無須調整。如被測介質比重較輕(如塑料粉等)要求動作力矩較小時,可根據需要自行調整。具體調整方法如下:
擰開上蓋,卸下檢測機構與底座間的兩顆固定螺釘;
向外拔出機芯,并將其翻過來找到底部的拉簧;
將底板側的拉簧掛鉤摘下,并掛入距軸相對較近的孔內;
將機芯裝回底座,轉動葉片使軸套對正輸出軸,輕輕壓入;
將兩側固定螺釘裝上擰緊,通電試驗合格后即可。
定貨須知
由于不同場合、不同介質對料位的正確測量有著不同的要求,選購時應注意以下幾點:
該料位開關標準長度為100mm,用戶可根據測量深度的不同選購加長硬、軟軸。測量深度≤1米時可選用硬質加長軸;測量深度>1米時,應選用加長軟軸與主機相配套;側裝時可選加長護套和加長軸,長度不能超過500mm。
為適應某些有滲液或高粘附物料(高溫瀝青混凝土倉等)的需要,可選頂置安裝(測量深度可達10米)。注:由于頂置安裝時物料與料位器輸出軸根部無接觸,所以運行中極少出現故障。在安裝位置允許的情況下應盡量采用頂置垂直安裝。
出廠時一般是按沙石類物料的比重配標準葉片;被測介質比重較輕時,應選用加大葉片;當檢測木質纖維素等甚輕介質時,必須選用特制葉片。
注:選用加大葉片時,連接方式只能采用法蘭連接。
被測介質溫度為80~300℃時,請選購高溫型。定貨時應注明軸長及測量介質。
