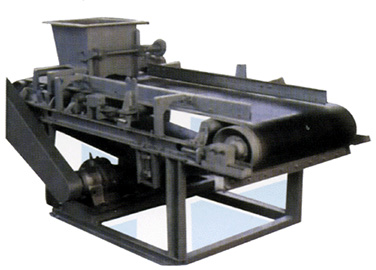

1　皮帶秤稱重儀的整體設計
1. 1　稱重原理
一段時間 t 內的總輸送量 W( t ) 是對瞬時流量q ( t ) 與帶速 v ( t ) 乘積的積分。其相互關系可用以下式子表示:
W( t )= 0t∫q ( t ) · v (t ) · d t
q ( t )= ( A D-A D 0 ) · C 0 · C 1
A D 為每次得到的 A D C 輸出數字量 , A D 0 為空載時的 A D C 輸出量, 即皮重 ; C 0 為量程系數 , C 1 為用戶系數。
C 0 =G /( L · A D ′ )
C 0 是為不同的傳感器和秤架特定的系數, G 表示傳感器滿程重量 ( k g ) , L 為重量感受長度 ( m ) , A D ′ 這里取值 224 ( A D C 滿程輸出 ,其實這里應該對應傳感器滿程輸出的 A D 代碼 , 出于簡化可將 224 代替 , 由此帶來的誤差可由 C 1 調整 ) , C 1 的作用是在調試階段對總輸出的微調 ,以滿足稱重的精 確 。

2 A D模塊
2. 1A D 7799的特點
A D 7799是美國模擬器件公司 ( A D I ) 的一款新型、△ - ∑型 3通道 24位 A D C , 適用于高精度工業級轉換 。以 A D 7799為核心的 A /D 轉化硬件結構。

儀表的精度主要取決于模數轉換器的分辨率, 模數轉換器的選擇對儀表性能至關重要 , A D 轉換器的位數不僅決定采集電路所能轉換的模擬電壓動態范圍 , 也在很大 程度上影響測試電路 的轉換精 度。A D 7799有效分辨率 23位, 峰- 峰分辨率 20. 5位 ( g a i n= 1,轉換率為 4. 17H z ) 。
轉換速率: 確定 A D 轉換器的轉換速率時, 應該考慮系統的采樣速率, A D 7799可達 4. 17H z ～ 470H z 。
量程: 輸入信號最 小值有從零開始,也有從非零開始的。 A D 7799 絕 對輸入 電壓 ( G N D +100m V )～( A V D D - 100m V ) ( g a i n = 1,有輸入緩沖 ) 。
線性度 : A D C 實際轉移函數與理想直線的最 大偏移 , AD7799非線性度為 ± 0. 0015%。

3 三運放儀表放大器 ( I N- A MP )
儀表放大器是一種具有輸入差分信號放大而抑制共模信號干擾,同時實現阻抗變換的放大器。

為三運放儀表放大器內部結構 。 A l 和A 2運算放大器緩沖輸入電壓, 整個差分輸入電壓都呈現在電阻 R g 兩端,所以差分增益可以通過在 R g 兩端并聯電阻來調整 ,但不增加共模增益和誤差,即差分信號將按增益成比例增加, 而共模誤差則不然。電阻網絡集成在儀表放大器芯片內部, 一旦這個減法器電路的增益用比率匹配的電阻器設定后 , 在改變?cè)鲆骐娮鑂 g 時不再對電阻匹配有任何要求 ,也不存在電阻匹配問題。 I N A 131就是一款這樣的儀表放大器。傳遞函數見以下公式, 不接外界增益電阻時放大倍數為100. 057。
Vo u t- V r e f = ( V i n + - V i n- ) ( 1+ 2R3 /R g ) ( R 1 /R 2 )
由于 I N A 131是雙電源放大器 , 當接在單電源電路里,必須在 VR e f 端接適當?shù)钠秒妷骸?( V i n+ - V in - )最 大為 20m V時 , ( Vo u t -V r ef ) 為 2V , 可選擇 V R e f 為2. 5V , Vo u t 最 大為 4. 5V ,滿足 A D C 的輸入要求。同時將Vo u t 和 V r e f 分別連接到 A D C 的 I N+ 、I N- 端 ,形成全差分輸入 。
另外,在信號進入儀表放大器之前, 簡單的 R C 或L C 濾波是很有必要的。

4　抗干擾技術
實際應用中 ,傳感器往往離測量?jī)x器有一定的距離 ,信號傳輸電纜的損耗電阻、漏電阻和分布電容將對電路的共模抑制性能產生影響。為了提高放大器對共模信號的抑制能力,應設法消除損耗電阻 、 漏電阻及分布電容對共模信號的分壓作用。在儀表放大器的輸入端增加一個由運放 A 4組成的跟隨器電路 ,直接接到電纜的屏蔽層 。
對于電路模擬部分的地線, 儀表放大器的地線和A D7799的地線要實現單點接地 , 特別要防止走大電流的地線和 A D 7799的地線相互干擾。保證所有電流的返回路徑都盡可能地靠近它們到達目的地所走的路徑 。同時輸入端 A I N 、R E F I N 采用全差分模式, 避免直接接地 ,減少地線噪聲對信號的干擾 。
數字電源、模擬電源相互隔離, 避免相互交疊,并且都使用電容去耦 , 去耦電容盡可能靠近各芯片的電源管腳。 A D 7799的數字部分和模擬部分共用同一個地和電源 。數字電源和模擬電源單獨接到 5V 電源根部, 兩者之間可用磁珠、 電感 、 二極管隔開 ,
A D 7799模擬輸入端一般工作在緩沖模式以增加 A D 轉換器的輸入阻抗 ,減小信號源內阻對轉換結果的影響。 參考輸入端為非緩沖 , 產生一個高阻抗動態負載, 連接在參考端上的電阻 / 電容會引起直流增益誤差, 此誤差的大小取決于參考信號源的輸出阻抗 。

5　實驗結果和結論
5. 1　儀表放大器穩定性實驗
在一定的傳感器信號輸入下, 比較儀運輸出與輸入的關系。電壓用 A g i l e n t 34401A 準 6位半數字表測量 5次取平均,每隔 5m i n 做一次測量 ( 表 1) 。

儀表放大器的放大倍數相對穩定 , I N A 131的理論放大倍數為 100. 057, 但實際上測得的放大倍數均和實際的有差別 ,不排除電壓表的輸入阻抗和接觸阻抗對小信號以及前置濾波電容的影響。
5. 2A D 性能線性度實驗
生成的 10V 激勵電源對傳感器供電, AD 7799的基準為 10V 反饋信號的 1/4即 2. 5V , 電橋的信號經I N A 131放大后進入 A D 7799。
A D 7799工作在單極性連續轉換模式 , 轉化速率4. 17H z , 內部放大倍數設為 1。初始化時先作片內零度校準 ,再作片內滿度校準, 未作系統零度校準、系統滿度校準。
輸入電壓用 A g i l e n t 34401A 準 6位半數字表測量10次 ,連續測量取平均值 , A D輸出數字量為 A D77991000次連續采樣輸出量之和( 表 2) 。

“相對電壓” = Ai - A 1 ( i = 2 ～ 7) ,同理, “相對數字量 ” = D i - D 1 ( i = 2 ～ 7) ?！鞍俜直?” = C i /C 7 ( i =1～6) , “百分比之差” = 百分比 1 - 百分比 2線性度實驗在認為輸入電壓相對穩定的前提下當“百分比之差”越小時說明數字量輸出的線性效果越好 。從表中數字看出 , A D 7799的線性效果是滿足使用要求的。
5. 3A D 性能重復性試驗
本實驗條件同 5. 2。重復性實驗是衡量 A DC 輸出穩定性的一種方法,這里重復性定義為 A D C 7799 1000次連續輸出的( 最 大值 - 最 小值 ) 除以平均值 ,該值越小說明最 大值和最 小值之間的差距越小 ,而且該值隨電壓變大而減小 。本稱重控制器的電路設計在數據的采集上是很穩定的。
