徐州三原公司自成立以來一直致力于稱重控制儀表的研究，并以國內廠礦企業使用的皮帶秤及稱重控制系統的經驗和實際地要求為基礎，自行研制開發了智能型稱重控制儀表（SY2101/SY30II/SY9000/SY2105/SY&MC2000/DL9901）。

設備組成及工作原理

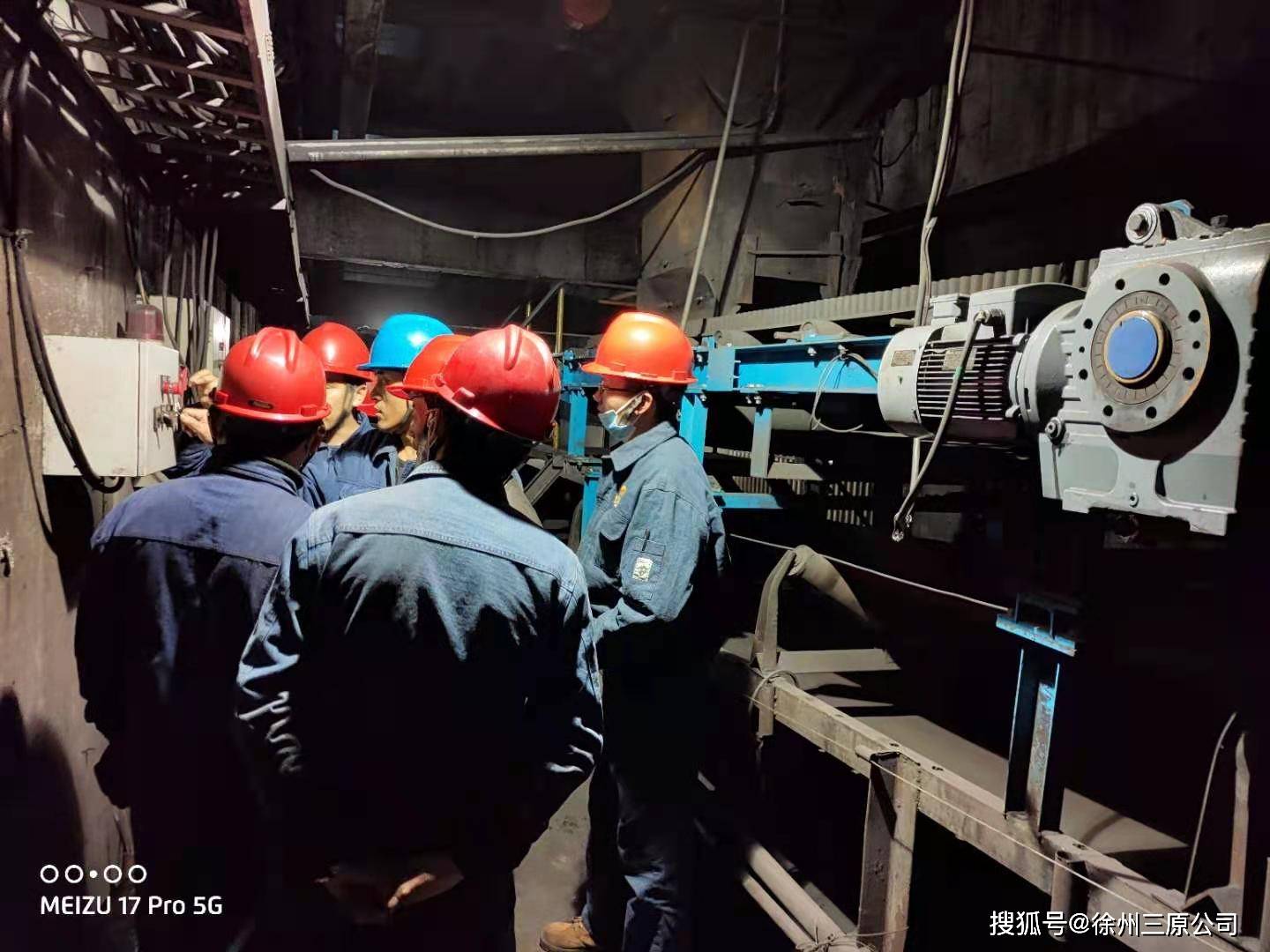

NJGC型稱重給料機由輸送系統、電子計量及電控部分組成。輸送系統包括驅動裝置、輸送機架、環形輸送帶、傳動滾筒、張緊機構、托輥、內外清掃器、進料斗等部分。電子計量部分包括稱重橋架、稱重傳感器、測速裝置、稱重顯示控制器等部分。電子皮帶秤廠家了解到電控部分包括變頻器、電控柜（箱）及各種報警控制信號等。

物料在膠帶上運行時，其重量由膠帶、稱重托輥、稱重橋傳遞至稱重傳感器，稱重傳感器產生一個正比于稱重區載荷重量的電信號送至稱重顯示器。測速裝置裝在從動滾筒上提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。

稱重顯示器將載荷重量電信號和速度信號經過運算和處理得出帶式稱重給料機的瞬時流量和累計運料量，分別在稱重顯示器上顯示。

稱重顯示器可預留4～20mA控制電流接口，實現與DCS系統的智能化管理。預留RS-485串行通訊接口，實現DCS系統對稱重給料機計量數據的采集。

輸送系統

1).輸送機架為一剛性較強的框架，用槽鋼焊接成一個整體，支腿與機架的縱梁之間用螺栓連接，支腿的下部與基礎預埋板焊接，減少因震動引起的計量誤差，安裝簡單且穩定性好。

2).傳動滾筒采用厚壁無縫鋼管制造，為增大主動滾筒對環形膠帶的摩擦系數，特采用包膠型滾筒。在包膠的同時將外圓車成腰鼓形，確保皮帶長期運行不跑偏不打滑。

3).張緊裝置：采用螺旋張緊裝置，可以根據運行情況，進行隨時調整，以保證皮帶有一個恒定的張力， 從而保證皮帶秤計量精度。

4).平形托輥：保證運料要求，且運行平穩。為減少下料時對膠帶的沖擊，降低計量誤差，進料口下專門設計整形擋板，并承載托輥密布，托輥間距在200mm以內，稱重區域內采用計量托輥，其軸承采用高精度D級迷宮式密封，保證不銹蝕，轉動靈活。保證徑向跳動誤差±0.08mm。

5).軸及軸承均采用D級迷宮式密封，優于一般輸送機F級軸承，軸承壽命在30000小時以上。

6).裙邊膠帶：輸送機采用環形橡膠裙邊帶，膠帶采用硫化、冷壓或熱壓膠接，接頭牢固可靠，厚薄均勻，拉力強度高，環形兩邊周長一致，排除膠帶物理性跑偏。

7）清掃裝置

A.內清掃，采用V形結構，可防止物料粘傳動滾筒及膠帶內壁；

B.外清掃采用彈簧拉緊結構，裝在卸料端滾筒的下部，可調節彈簧的壓力，保證刮板均勻輕壓在膠帶上。

粘料通過兩次清掃，可有效的與皮帶及滾筒脫離，物料不被重復稱重，保證稱量精度同時延長皮帶使用壽命。

8)跑偏報警：機內裝有防跑偏開關，皮帶跑偏后及時報警。

計量系統

計量系統（稱重裝置）根據輸送機長度及物料流量大小等參數設計，由稱重橋架、稱重傳感器、測速裝置、稱重顯示控制器等組成。

1). 稱重單元

稱重單元采用特殊的秤體結構，與安裝在秤臺上的稱重托輥（組成一個獨立的稱重單元）。

稱重單元結構形式消除了傳統稱重結構的種種弊端，使物料受力更為真實。稱重單元采用雙傳感器雙支點無應力影響結構，使皮帶秤的傳感器受力能夠真實穩定的體現出稱量物料的重量，大大減少了自身因素造成的信號失真和突變因素。

2).測速裝置

該測速裝置內部為歐姆龍光電編碼器，采用電感頭測速，測速準確，不受重復啟動及變頻高低速的影響，即使在有機械振動、自激振動和電氣噪音時也能保持穩定。

稱重顯示控制器（SY9000）

產品主要特點：

主要用途：計量/配料皮帶秤用。

結構型式有：嵌入型與壁掛型。

128×64點陣LCD液晶顯示屏（7色背光）、黃色OLED顯示屏或綠色VFD熒光顯示屏。

可設置為中文或英文顯示。

菜單操作與快捷操作（帶按鍵音）。

采用高精度高速∑-△A/D轉換模塊與寬頻速度脈沖輸入電路。

可連接8個稱重傳感器。

具有自動加密、按鍵加密、按鍵解密、數字調校、數字設定與接口測試功能。

可選用自動校皮（自動零位跟蹤）、分段修正、速度校準、帶長校準功能。

1路可選用的“給定流量”模擬量輸入[AI：4~20mA]。

最多3路可定義的“流量/控制電流/…”模擬量信號輸出[AO：4~20mA]。

具有快速、穩定的配料閉環控制功能。

3路可定義的常開開關輸入[DI]與4路可定義的繼電器或晶體管開關輸出[DO]。

可通過DI&DO開關控制給料機與皮帶秤的啟停。

1路“累計量高速脈沖”輸出[PO]。

雙通信口可外接上位機、串行打印機、遠程顯示器、遠程操作站與無線通信設備等。

支持各類工業組態軟件，如iFix。

可查詢與打印一年內的班/日/月產量。
